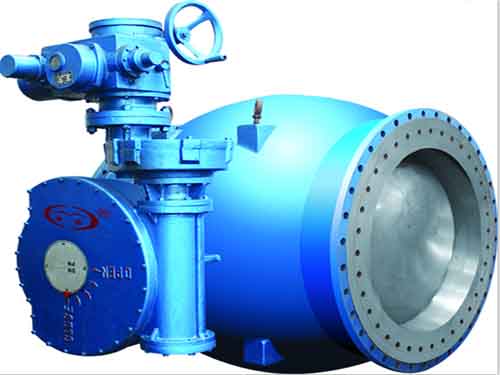

輸水管線專用閥适用于水利輸水管道、泵站進出口管道以及水電站進水管道，用作水流的截斷和開啓。

　　結構和性能特點

　　1、液壓移動密封

　　閥門設有移動密封環(閥座)，在液壓系統的控制下可沿管道軸線方向往複移動。當閥門

　　處在關閉位置時，密封環在液壓油的作用下投入，向前緊壓在活門(閥芯)封水環上，實現關

　　斷并密封。閥門開啓時，在液壓系統的控制下密封環先向後移動退出，與活門脫離，活門旋轉90。開啓。在活門旋轉過程中，密封副之間無摩擦，密封副壽命也大大提高，同時也減小了操作扭矩。

　　2、壓力損失接近于零

　　閥門具有全通徑流道，流阻系數極小，壓力損失接近于零。

　　3、完善的液壓操作系統

　　完善的蓄能式液壓操作系統，在PLC電器系統控制下，完成閥門的密封環投入一退出、

　　活門旋轉啓閉和旁通閥啓閉等動作。故障失電時，能夠依靠蓄能器儲存的壓力，及時關閉閥門，避免事故的發生。

　　4、可靠的PLC控制系統，就地—遠程轉換，實現無人值守少人值班

　　以PLC爲核心的電氣控制系統，可按編定程序自動完成開閥、關閥等順序動作，具有就地操作一遠程監控轉換，實現泵站、電站等系統的自動化運行，做到無人值守、少人值班。

　　5、旁通管路平壓

　　該閥門設有旁通管路，在主閥開啓前，液控旁通閥自動開啓平壓，達到設定壓差值，主閥才開始開啓動作。這樣，開啓主閥的操作載荷大大減小。

　　6、套筒式伸縮節，消除設備的軸向應力

　　在主閥下遊設置有套筒式伸縮節，當閥門關閉時，閥門在介質壓力作用下，可沿管道軸線方向做少量移動，以消除管道軸向應力，保護閥門以及後端設備不會遭到破壞。

　　7、排氣補氣閥

　　在閥門的下遊接管上，設置有浮球式自動排氣補氣閥，以避免管道存留空氣或者産生真空，

　　對管道造成損壞。該閥門設有旁通管路，在主閥開啓前，液控旁通閥自動開啓平壓，達到設定壓差值，主閥才開始開啓動作。這樣，開啓主閥的操作載荷大大減小。

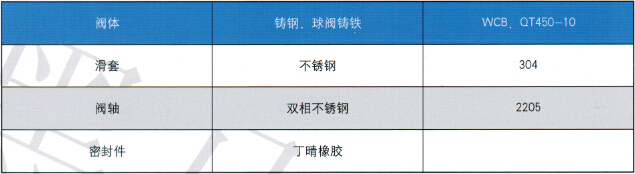

      主要零件材料

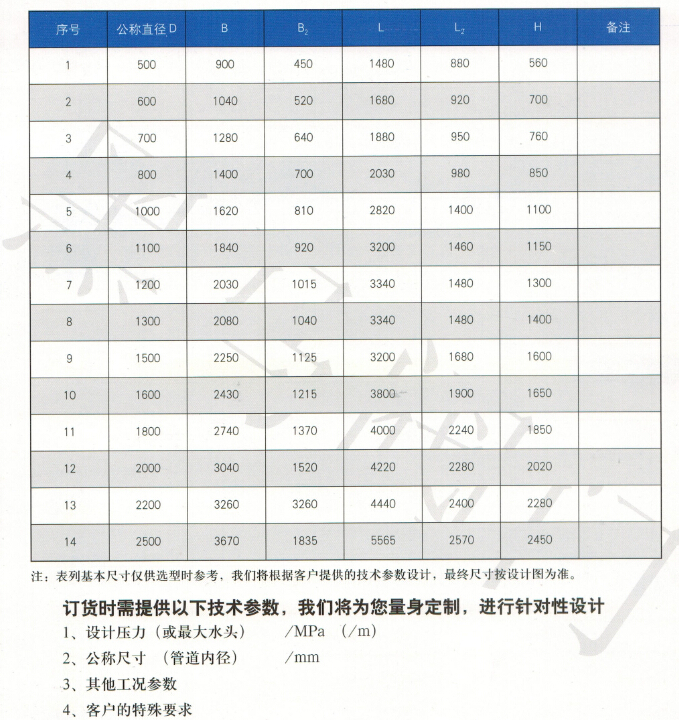

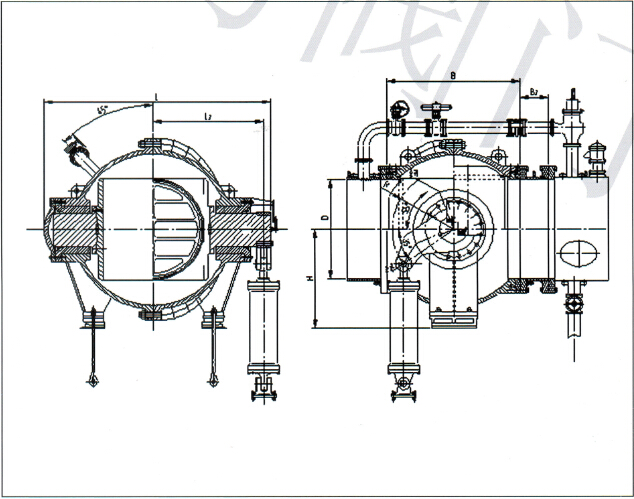

     輸水管線專用閥基本尺寸
